简易网络检查--集线器、网络线与调制解调器

2. 确定网络线、集线器、调制解调器、等连接设备没有问题：

硬件：

在你完成网络卡的检查之后（请先确定网络卡真的可以动作！！！），再下来就是检查你的网络线、集线器及调制解调器等设备了！这些网络设备的连接因为你的上网方式及所在位置而有所不同，不过通常由简而繁可以分成三种连接的方式！

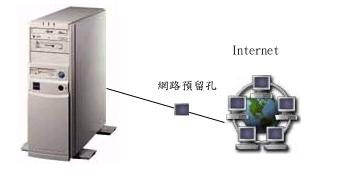

• 已知固定 IP 及『通信闸 IP 』的情况：这个情况通常发生在学术网络或者是一般已经规划好网络规模的公司企业中，因此，你只需要将网络线插上预留的网络孔就可以连接了！



特点：在这种连接状态下，通常公司企业或者是学术单位，均会开放 DHCP 的服务来自动分配 IP 给你，因此网络连接通常只要在第一步骤『网络卡没问题』就可以连接了！而由于这种连接状态通常使用 Hub 做为机器对机器的连接，因此你的网络线需要『正常』的网络线即可。

问题：无法连上网络的一般问题可能为：


1. 网络线可能有问题：向网管人员确定用户电脑到网络预留孔的网络线的型态是否为『跳线』，你可以拿另一部可正常连接的电脑的网络线来测试你这个机器；


2. 内部网络并无开放 DHCP 自动分配 IP 的服务：这时你一定需要知道『在你周围电脑的 IP 网域』及『对外连接的通信闸 IP』。亦即需要你电脑所可以拥有的固定 IP 及通信闸！最好还有主要 DNS 的 IP ，然后照这里的设置来加以安装！


3. 简易的确认方法：
• 如果你已经知道你的 IP 以及通信闸的 IP 时，你可以先在第一步骤处，在你的IP中输入正确的IP地址；
• 然后打开『MSDOS模式』后，输入： ping  xxx.xxx.xxx.xxx(你的IP地址，或者是通信闸的IP地址），如果可以有回应的话，表示你的电脑到通信闸之间的连接没有问题；
• 如果没有办法回应，表示通信闸那部电脑可能有问题啰，你应该与你的网管人员联系！
4. 基本上，这一种连接方式的检查较为简单，只要网络卡没问题、网络线正确、通信闸主机运作正常，那就没问题了！

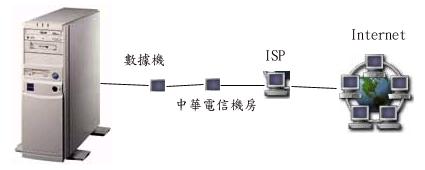

• 使用调制解调器（56Kbps 或是 ADSL 的小乌龟调制解调器）连上你的 ISP ：这个连接方式比较常发生在只有一部电脑的一般家庭用户，由于只有一部电脑，因此需要检查的步骤则只有『网络线及调制解调器』两个东西。连接的方式可以图标如下：



特点：在这种连接状态下，通常你需要安装『连接程序』，请先确认你的连接程序没有问题，（关于连接程序，不论是传统调制解调器或者是小乌龟，你应该可以由申请的厂商那儿得到说明书，一般照说明书上面的步骤安装就可以啰！）要注意的是，ADSL的网络线接的是『RJ-45 网络线』，但传统调制解调器接的是通信端口，连接的线是不一样的！另外，你一定需要有 ISP 给你的帐号与密码才能进行连接！

问题：无法连接的可能问题：


1. 接到ADSL调制解调器的线不对：要注意的是，由电脑接到ADSL调制解调器的网络线，乃是经过『跳线』处理过的，所以，若使用一般的网络线则无法连接的！（何谓跳线？一般的网络线称为 『RJ-45』 ，使用RJ-45的连接﹐必须使用集线器(HUB)﹐所有的电脑都必须先接到HUB上面才可以彼此沟通。如果只是两台电脑之间的连接﹐您也可以不要HUB﹐但您得为您的RJ-45接头动动手术﹕将一端的第1线接到另一端的第3线?一端的第2线接到另一端的第6线。方向是网线在接头左边﹐铜线向自己(如下图)﹐从上到下数。 ）



2. 调制解调器坏了：不要怀疑，调制解调器是真的会坏掉的。通常ADSL的小乌龟上面都有一些灯号，如果你在开机的时候，小乌龟上的灯号显示错误，这时可能你需要请中华电信的工程人员来看看啰！


3. 连接程序设置错误：这种问题比较常发生在不同的操作系统中，例如一些ADSL的拨号程序仅是用于 Windows 98，而 Windows ME可能就得使用较新的拨号版本才行！


4. 简易的确认方法：
• 由于一般 ADSL 调制解调器均有一个缺省 IP 为 192.168.1.1 （子网络遮罩为 255.255.255.0），不过由于不同的 ADSL 小乌龟可能有不同的缺省 IP ，你可以上中华电信的网站上察看你的小乌龟的对应 IP 。（通常除了 cisco 676 的 IP 为 10.0.0.1，所以你的PC之IP应设为 10.0.0.2 之外，其他型式的小乌龟均已本法来设置即可）
• 然后假设你已经在第一步骤设置了你的IP为 192.168.1.2，而后打开『开始』-->『程序集』-->『MSDOS模式』，输入： ping  192.168.1.1，如果有回应的话，那表示由电脑到调制解调器的过程是顺利的！之后你就可以进入第三步骤了！
• 如果没有回应，而且你确定小乌龟没有坏的话，请你先找一条在其他电脑可以正常连接的『跳线』来连接你的电脑与小乌龟，以确认你的网络线有没有问题。
5. 基本上上面讲的大概都是针对 ADSL 的小乌龟连接方法，不过，不论是 Cable 或者是 ADSL 的调制解调器均会有一个缺省的虚拟 IP，你可以使用上面的方法来确认一下电脑到调制解调器上的连接！
• 使用集线器（Hub）作为中介，使多部电脑经由调制解调器连接：这种情况就是目前最热门的所谓『分享带宽』的网络连接方式，连接的图标如下：基本上，所有的电脑均通过 Hub 连接后，可（1）直接连上 ADSL 小乌龟；或者（2）先通过自设的具有 NAT 功能的主机，或者是 IP 分享器后连接至 Internet。这样的情况就比较麻烦，因为网络线材非常的多（每部电脑都有一条，且Hub到调制解调器又有一条），你必须确定你很清楚你的网络线是何种形式，而且连接的方式也是没问题才行。



特点：这种连接方法通常比较适用于家里有两部以上的电脑，或者是在同宿舍里有多部电脑的连接！如果你是申请中华电信的，那使用 Hub 仅能同时两部电脑上网，若是 Seednet 则可以最多同时五部电脑连上网络！当然，如果你可以使用类似 Linux 或是 Windows 2000 来架设 NAT 主机，或者钱很够到买一个 IP 分享器时，那就可以接个 100 部以上的电脑啰！而在这种连接方式下，需要检查的地方也比较多，最常发生的是 Hub 的问题，因为有一个 Up-link 的孔！

问题：无法连接的可能问题：


1. 网络线材的问题：一般而言，如果你都没有用到 Hub 的 Up-link 孔时，那从 PC 到 Hub 一定是使用『正常的 RJ-45 网络线』，而 Hub 到调制解调器也是使用正常的网络线，至于主机直接到调制解调器则是使用『跳线的 RJ-45』！这里一定要搞清楚！（通常第一次做带宽分享 DIY 的伙伴们最容易做错的地方）。


2. Hub 的问题：挑选 Hub 时一定要注意，这个 Hub 是否可以自动辨识 10/100M 全双工/半双工 的工作环境。以鸟哥为例，鸟哥就曾买过错误的 Hub 。由于我们机器的网络卡有新有旧，有数片旧网卡只到 10M，然而鸟哥买到的 Hub 仅能支持全部为 10M 或全部为 100M 的网络环境，而无法自动辨识，为了搭配那张旧网卡，害鸟哥只得将那个 Hub 调到 10M 而无法发挥他原有的功力！！ 所以买 Hub 时请千万注意你的需求！
• 建议一：如果你真的很有钱的话，那直接买卖场中最贵的那一个 Hub 就对了，因为那种价位通常一定是可以自动辨识 10/100Mbps 网络型态的；如果你不是很有钱的话，哪就请参考下面的建议；
• 建议二：如果你的网络系统中，每部PC几乎都是独立上网的情况，由于一般家用的 Internet 的传输速率了不起冲到 100 KBytes/s，但是最便宜的那种 Hub 最低的传输速率就可以到 1000KBytes/s 左右，所以只要买最便宜的那一种即可；
• 建议三：如果你的网络型态是属于常常需要用到附近的网上邻居中其他电脑的数据，而且数据量非常大（例如一般的大学研究室的网络连接型态），那就最好选择可以自动辨识 10/100M 的 Hub 咯！
另外一个 Hub 的问题就是关于 Up-Link 孔了，由于不同形式的 Hub 会有不同的 Up-Link 孔配置，例如鸟哥的朋友买过一个杂牌的 Hub，虽然他有五孔，但是 Up-Link 孔与第四孔是共用的，若你有使用到第四孔则 Up-link 孔就无法使用，因此比较缺乏弹性，而另外一种常见的 D-Link 最便宜的五孔的 Hub ，他的 Up-Link 孔也可以经过底部的按键而调整为正常的网络孔，那就可以同时连接5部电脑了！（何谓 Up-Link 孔？通常 Hub 也会预留一个孔作为连接第二个 Hub 的连接孔，以增加他的扩充性，这就是简单的 Up-link 孔的作用啦。另外，有的 hub 他的 Up-link 孔甚至可以当乘『跳线孔』使用，例如你将 Hub 与调制解调器的连接以跳线的RJ-45网络线连接到 Up-link 孔，则这条线就被自动转成正常啦！不过详细的规格说明还是得参考每一部 Hub 的说明书）

3. 简易的确认方法：
• 先确认每一部电脑的网络卡都是正常工作的；
• 以正常的RJ-45网络线连接电脑与 Hub 的正常孔（不是 Up-Link 喔）；
• 以正常的RJ-45网络线连接 ADSL 的调制解调器与 Hub 的正常孔；
• 如果你是通过主机的话，那请以正常的网络线连接 Hub 与主机，然后以跳线连接主机与 ADSL 的调制解调器；
• 由于同一个网段中不能有相同的 IP 地址存在，所以在步骤一输入 IP 地址的地方，每部电脑均需要输入不同的IP，可分别设置为 192.168.1.2～192.168.1.10 等等，至于子网络遮罩则不变，均为 255.255.255.0；
• 每部电脑均重新开机之后，你就可以向每部电脑连连看，使用 ping 192.168.1.3 等等去连连看电脑与电脑之间的连接，例如你在 192.168.1.2 那部电脑 ping  192.168.1.3 那部，试试看有没有回应啰；如果没有回应的话，你应该再回头去 Check 看看网络线与 Hub ；
• 完成连接之后，在每一部电脑打开『MSDOS模式』输入： ping  192.168.1.1 看看是否正常的连接到了 ADSL 的调制解调器。如果可以 ping 的到 192.168.1.1（这个IP与你的ADSL调制解调器有关），就可以到下一步了；
• 如果还是有问题的话，你应该重新检查一下你的网络线材，最常用的试误法是：以跳线连接没有问题的PC及调制解调器，以确定调制解调器没有坏，然后用同一部PC连上 Hub 及调制解调器（使用正常的 RJ-45），确认网络线材没有问题，然后就以这一组PC、Hub及调制解调器来确认每一条网络线材，以确定是哪里出了问题；
• 以主机连接的方式：如果你是自己架一个 Linux 或 Windows 2000 的主机的话，请将你的主机 IP 设为 192.168.1.2，然后确定每一部通过 Hub 连到主机的 PC 均可以 Ping 得到 192.168.1.2 ，然后将主机以跳线连上调制解调器后，Ping 192.168.1.1，如果有回应的话，表示网络没有问题啦！
4. 通常网络解决的方法均是使用试误法（如果像我一样是穷学生的话！），所以最好可以找到一组可以正常上网的机器，然后以这组机器来对照你不能上网的机器，这样一来应该就可以找出问题的症结了！

设置：

通常在 Windows 98 中，如果你的网络需要做特殊的设置时，大概都含有以下的几点设置。不过，如果你是使用拨号网络或者是 ADSL 直接拨接连接上网的，那以下的设置对你大概是比较没有帮助的！因为以下的设置主要是提供『小型局域网路且未开放 DHCP 服务的网络情况』。

以下的例子为：你自己架设一个 Linux 主机，且主机已有开放 NAT 服务，另外，你的通信闸的 IP 为 192.168.1.1，而欲连上这部主机的 PC 之IP 为 192.168.1.2。（如果你自己已经知道你所使用电脑的IP、通信闸IP及DNS的IP时，那底下的设置也是合用的！）


1. 添加通信协定：

在『网上邻居』上按右键，点击内容时，应该会出现下面的画面：
图一
上面的『IPX/SPX兼容通信协定』、『NetBEUI』及『TCP/IP』均是网络上的通信协定，通信协定简单的来讲，就是网络上电脑与电脑可以互相认识的一种协定，如果你需要详细的了解每一种通信协定，可以来这里看一下：
一般而言，如果你要打开网上邻居，而且希望可以在你的局域网路内加快速度时，最好上面的通信协定都可以增加，如果需要增加的话，就请按下『添加』钮；
图二
然后选择『通信协定』这一项；
图三
再来则是于左边选择『Microsoft』，然后分别于右边加入我们要的通信协定即可，添加了通信协定之后，电脑会要你放入 windows98 的光盘，并重新开机。

2. 使你的电脑有门牌，输入 IP 地址：

电脑重新开机后，再按『网芳』右键，选内容，出现上面的图一画面，选择『TCP/IP』这一项，会出现如下的画面：
图四

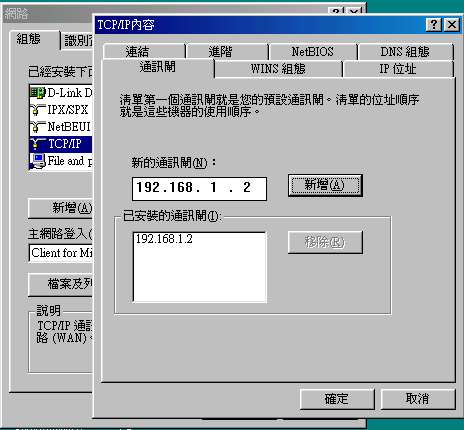

照上面的方法输入。然后再选择『通信闸』，会出现：
图五

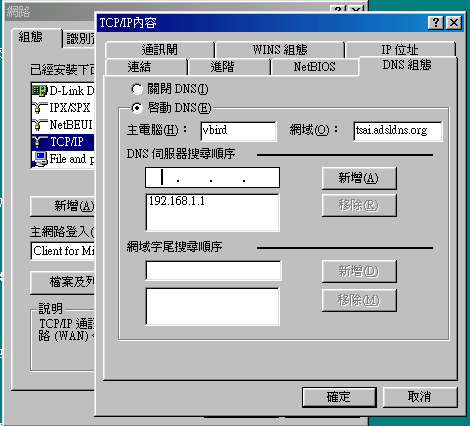

输入 192.168.1.1 之后按添加即可（上面的图写错了....）。然后到 DNS 的地方去：

同样的输入你的主机 IP（或者是常用的 DNS 的 IP），然后再按确定回到图一的画面；（注意，主电脑与网域你可以不用写也没关系）

3. 创建网芳的工作群组与电脑名称：

在图一中选择『识别数据』，出现如下画面：

请在『工作群组』的地方输入你所需要的名称，『这个名称必须在你的所有电脑都一样』，然后在『电脑名称』的地方输入你所想要的这部电脑的名字，请注意，『电脑名称』与『工作群组』不能相同，而且在你所有的电脑中，『工作群组』均需相同，而『电脑名称』均需不同！！！至于『电脑说明』就随便有无了！
输入完全之后，按下确定，电脑又要跑一阵子，然后从新开机，呵呵，通过『网上邻居』你已经可以连接到其他的电脑上啰，而如果你的主机可以正常连上 Internet 的话，那所有的电脑亦均可以连上 Internet 啰！
