第 14 堂课：高端文件系统管理

14.1：软件磁盘数组 (Software RAID)

数组 (RAID) 的目的主要在『加大磁盘容量』、『具有磁盘容错』、『增加读写性能』等方面，而根据你着重的面向就得要使用不同的磁盘数组等级了。

14.1.1：什么是 RAID

磁盘数组全名是『 Redundant Arrays of Independent Disks, RAID 』，英翻中的意思为：独立容错式磁盘数组，旧称为容错式廉价磁盘数组， 反正就称为磁盘数组即可！RAID 可以通过一个技术(软件或硬件)，将多个较小的磁盘集成成为一个较大的磁盘设备； 而这个较大的磁盘功能可不止是保存而已，他还具有数据保护的功能。 整个 RAID 由于选择的等级 (level) 不同，而使得集成后的磁盘具有不同的功能，基本常见的 level 有这几种：

• RAID-0 (等量模式, stripe, 性能最佳)：两颗以上的磁盘组成 RAID-0 时，当有 100MB 的数据要写入，则会将该数据以固定的 chunk 拆解后， 分散写入到两颗磁盘，因此每颗磁盘只要负责 50MB 的容量读写而已。如果有 8 颗组成时，则每颗仅须写入 12.5MB ，速度会更快。此种磁盘数组性能最佳， 容量为所有磁盘的总和，但是不具容错功能。
• RAID-1 (映射模式, mirror, 完整备份)：大多为 2 的倍数所组成的磁盘数组等级。若有两颗磁盘组成 RAID-1 时，当有 100MB 的数据要写入， 每颗均会写入 100MB，两颗写入的数据一模一样 (磁盘映射 mirror 功能)，因此被称为最完整备份的磁盘数组等级。但因为每颗磁盘均须写入完整的数据， 因此写入性能不会有明显的提升，但读取的性能会有进步。同时容错能力最佳，但总体容量会少一半。

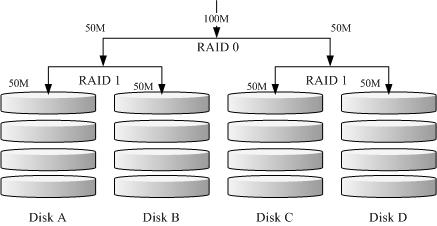

• RAID 1+0：此种模式至少需要 4 颗磁盘组成，先两两组成 RAID1，因此会有两组 RAID1，再将两组 RAID1 组成最后一组 RAID0，整体数据有点像底下的图标：



  因此性能会有提升，同时具备容错，虽然容量会少一半。

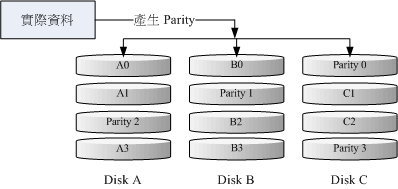

• RAID 5, RAID 6 (性能与数据备份的均衡考量)：RAID 5 至少需要 3 颗磁盘组成，在每一层的 chunk 当中，选择一个进行备份， 将备份的数据平均分散在每颗磁盘上，因此任何一颗磁盘损毁时，都能够重建出原本的磁盘数据，原理图标有点像底下这样：



  因为有一颗容量会用在备份上，因此总体容量少一颗，而为了计算备份的同位检查码 (partity)，因此性能较难评估，原则上，性能比起单颗磁盘还是会稍微提升。 不过还是具备有容错功能，在越多颗磁盘组成时，比 RAID-1 要节省很多的容量。不过为了担心单颗备份还是不太足够，因此有 RAID 6 可以使用两个 partity 来备份， 因此会占用两颗容量就是了。

而达成磁盘数组功能的，主要有硬件 RAID 与软件 RAID。

• 硬件磁盘数组：中高端硬件 RAID 为独立的 RAID 芯片，内含 CPU 运算功能，可以运算类似 RAID 5/6 的 parity 数据，据以写入磁盘当中。 越高端的 RAID 还具有更多的缓存 (cache memory)，可以加速读/写的性能。由于是硬件磁盘数组组成的『大容量磁盘』，因此 Linux 会将他视为一颗独立的物理磁盘，文件名通常就是 /dev/sd[abcd..]。
• 软件磁盘数组：由操作系统提供仿真，通过 CPU 与 mdadm 软件仿真出中高端磁盘数组卡的功能，以达到磁盘数组所需要的性能、容错、容量增大的功能。 因为是操作系统仿真的，因此文件名会是 /dev/md[0123..]。这种作法很常见于 NAS 文件服务器环境中。

14.1.2：Software RAID 的使用

Software RAID 主要通过 mdadm 这个软件的协助，因此需要先确认 mdadm 是否安装妥当。而 mdadm 的指令也相当简单，范例如下：

• 创建磁盘数组

[root@localhost ~]# mdadm --create /dev/md[0-9] --auto=yes --level=[015] --chunk=NK \
> --raid-devices=N --spare-devices=N /dev/sdx

--create          ：为创建 RAID 的选项；
--auto=yes        ：决定创建后面接的软件磁盘数组设备，亦即 /dev/md0, /dev/md1...
--level=[015]     ：设置这组磁盘数组的等级。支持很多，不过建议只要用 0, 1, 5 即可
--chunk=Nk        ：决定这个设备的 chunk 大小，也可以当成 stripe 大小，一般是 64K 或 512K。
--raid-devices=N  ：使用几个磁盘 (partition) 作为磁盘数组的设备
--spare-devices=N ：使用几个磁盘作为备用 (spare) 设备

• 观察磁盘数组

磁盘数组建置妥当后，应该观察一下运作的状况比较妥当。主要的观察方式为：

[root@localhost ~]# mdadm --detail /dev/md[0-9]
[root@localhost ~]# cat /proc/mdstat

需要注意到是否有磁盘在损毁的状况才行。

• 磁盘数组的救援功能

假设 (1)磁盘数组有某颗磁盘损毁了，或 (2)磁盘使用寿命也差不多，预计要整批换掉时，使用抽换的方式一颗一颗替换，如此则不用重新创建磁盘数组。

在此情况下，管理员应该要将磁盘数组设置为损毁，然后将之抽离后，换插新的硬盘才可以。基本的指令需求如下：

[root@localhost ~]# mdadm --manage /dev/md[0-9] [--add 设备] [--remove 设备] [--fail 设备]

--add    ：会将后面的设备加入到这个 md 中！
--remove ：会将后面的设备由这个 md 中移除
--fail   ：会将后面的设备设置成为出错的状态

14.2：逻辑滚动条管理员 (Logical Volume Manager)

虽然 RAID 可以将文件系统容量增加，也有性能增加与容错的机制，但是就是没有办法在既有的文件系统架构下，直接将容量放大的机制。 此时，可以弹性放大与缩小的 LVM 辅助，就很有帮助了。不过 LVM 主要是在弹性的管理文件系统，不在于性能与容错上。 因此，若需要容错与性能，可以将 LVM 放置到 RAID 设备上即可。

14.2.1：LVM 基础： PV, PE, VG, LV 的意义

LVM 的全名是 Logical Volume Manager，中文可以翻译作逻辑滚动条管理员。之所以称为『滚动条』可能是因为可以将 filesystem 像滚动条一样伸长或缩短之故！LVM 的作法是将几个实体的 partitions (或 disk) 通过软件组合成为一块看起来是独立的大磁盘 (VG) ， 然后将这块大磁盘再经过分割成为可使用分区 (LV)， 最终就能够挂载使用了。

• Physical Volume, PV, 实体滚动条：作为 LVM 最基础的物理滚动条，可以是 partition 也可以是整颗 disk。
• Volume Group, VG, 滚动条群组：将许多的 PV 集成成为一个滚动条群组 (VG)，这就是所谓的最大的主要大磁盘。 读者应该知道磁盘的最小保存单位为 sector，目前主流 sector 为 512bytes 或 4K。而 LVM 也有最小保存单位， 那就是 Physical Extent (PE)，所有的数据都是通过 PE 在 VG 当中进行交换的。
• Physical Extent, PE, 实体范围区块：PE 是整个 LVM 最小的保存区块，系统的文件数据都是借由写入 PE 来处理的。 简单的说，这个 PE 就有点像文件系统里面的 block 。PE 缺省需要是 2 的次方量，且最小为 4M 才行。
• Logical Volume, LV, 逻辑滚动条：最终将 VG 再切割出类似 partition 的 LV 即是可使用的设备了。 LV 是借由『分配数个 PE 所组成的设备』，因此 LV 的容量与 PE 的容量大小有关。

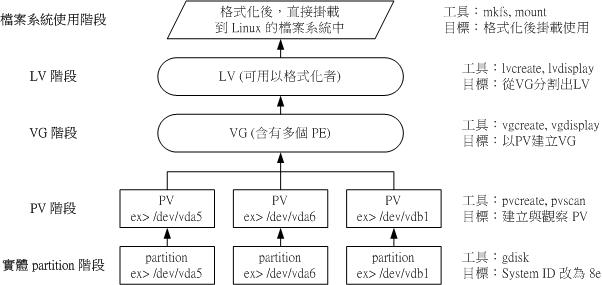

上述谈到的数据，可使用下图来解释彼此的关系：

14.2.2：LVM 实做流程

如前一小节所述，管理员若想要处理 LVM 的功能，应该从 partition --> PV --> VG --> LV --> filesystem 的角度来处理。 请读者以底下的设置来实做出一组 LVM 来使用：

• 使用 4 个 partition ，每个 partition 的容量均为 300MB 左右，且 system ID 需要为 8e；
• 全部的 partition 集成成为一个 VG，VG 名称设置为 myvg ；且 PE 的大小为 16MB；
• 创建一个名为 mylv 的 LV，容量大约设置为 500MB 左右
• 最终这个 LV 格式化为 xfs 的文件系统，且挂载在 /srv/lvm 中

先使用 gdisk 或 fdisk 分割出本案例所需要的 4 个分割，假设分割完成的磁盘文件名为 /dev/vda{9,10,11,12} 四个。 接下来即可使用 LVM 提供的指令来处理后续工作。一般来说， LVM 的三个阶段 (PV/VG/LV) 均可分为『创建』、『扫描』与『详细查阅』等步骤， 其相关指令可以汇整如下表：

• PV 阶段

所有的 partition 或 disk 均需要做成 LVM 最底层的实体滚动条，直接使用 pvcreate /device/name 即可。实做完成后，记得使用 pvscan 查阅是否成功。

[root@localhost ~]# pvcreate /dev/vda{9,10,11,12}
[root@localhost ~]# pvscan
  PV /dev/vda3    VG centos   lvm2 [20.00 GiB / 5.00 GiB free]
  PV /dev/vda12               lvm2 [300.00 MiB]
  PV /dev/vda11               lvm2 [300.00 MiB]
  PV /dev/vda10               lvm2 [300.00 MiB]
  PV /dev/vda9                lvm2 [300.00 MiB]
  Total: 5 [21.17 GiB] / in use: 1 [20.00 GiB] / in no VG: 4 [1.17 GiB]

• VG 阶段

VG 比较需要注意的有三个项目：

• VG 内的 PE 数值需要是 2 的倍数，如果没有设置，缺省会是 4MB
• VG 需要给名字
• 需要指定哪几个 PV 加入这个 VG 中。

根据上述的数据，使用 vgcreate --help 可以找到相对应的选项与参数，于是使用如下的指令来完成 VG 的任务：

[root@localhost ~]# vgcreate -s 16M myvg /dev/vda{9,10,11,12}
[root@localhost ~]# vgdisplay myvg
  --- Volume group ---
  VG Name               myvg
  System ID
  Format                lvm2
  Metadata Areas        4
  Metadata Sequence No  1
  VG Access             read/write
  VG Status             resizable
  MAX LV                0
  Cur LV                0
  Open LV               0
  Max PV                0
  Cur PV                4
  Act PV                4
  VG Size               1.12 GiB
  PE Size               16.00 MiB
  Total PE              72
  Alloc PE / Size       0 / 0
  Free  PE / Size       72 / 1.12 GiB
  VG UUID               R8lCNk-H71V-g0XW-OtZe-pCFk-3H0d-OHZQ5p

• LV 阶段

LV 为实际被使用在文件系统内的设备，建置时需要考量的项目大概有：

• 使用哪一个 VG 来进行 LV 的建置
• 使用多大的容量或多少个 PE 来建置
• 亦需要有 LV 的名字

同样使用 lvcreate --help 查阅，之后可以得到如下的选项与参数之设置：

[root@localhost ~]# lvcreate -n mylv -L 500M myvg
  Rounding up size to full physical extent 512.00 MiB
  Logical volume "mylv" created.

[root@localhost ~]# lvdisplay /dev/myvg/mylv
  --- Logical volume ---
  LV Path                /dev/myvg/mylv
  LV Name                mylv
  VG Name                myvg
  LV UUID                ySi50J-pLoN-fjAq-tJmI-hNts-cwkT-fGxuBe
  LV Write Access        read/write
  LV Creation host, time station200.centos, 2020-06-08 16:57:44 +0800
  LV Status              available
  # open                 0
  LV Size                512.00 MiB
  Current LE             32
  Segments               2
  Allocation             inherit
  Read ahead sectors     auto
  - currently set to     256
  Block device           253:3

由于实际创建的 LV 大小是由 PE 的数量来决定，因为本案例中使用 16MB 的 PE，因此不会刚好等于 500MB，故 LV 自动选择接近 500MB 的数值来创建， 因此上表中会得到使用 512MB 的容量。

另外，最终实际可用的 LV 设备名称为 /dev/myvg/mylv ，而因为 LVM 又是由 device mapper 的服务所管理的， 因此最终的名称也会指向到 /dev/mapper/myvg-mylv 当中。无论如何，读者仅需要记忆 /dev/myvg/mylv 这种格式的设备文件名即可。

14.2.3：弹性化处理 LVM 文件系统

LVM 最重要的任务就是进行设备的容量放大与缩小，不过，前提是在该设备下的文件系统能够支持放大与缩小才行。 目前在 CentOS 8 上面主要的两款文件系统中， ext4 可以放大与缩小，但是 xfs 文件系统则仅能放大而已。因此使用上需要特别注意。

• 将 myvg 所有剩余容量分配给 /dev/myvg/mylvm2

从上面的案例中，读者可以知道 myvg 这个 VG 的总容量 1.1G 当中，有 500M 给 /dev/myvg/mylv 而 300M 给 /dev/myvg/mylvm2， 因此剩下大约 300MB 左右，读者可以使用『 vgdisplay myvg 』来查找剩余的容量。若需要将文件系统放大，则需要进行：

• 先将 mylvm2 放大
• 再将上面的文件系统放大

上述两个步骤的顺序不可错乱。将 mylvm2 放大的方式为：

[root@localhost ~]# vgdisplay myvg
  --- Volume group ---
  VG Name               myvg
  System ID
  Format                lvm2
  Metadata Areas        4
  Metadata Sequence No  3
  VG Access             read/write
  VG Status             resizable
  MAX LV                0
  Cur LV                2
  Open LV               2
  Max PV                0
  Cur PV                4
  Act PV                4
  VG Size               1.12 GiB
  PE Size               16.00 MiB
  Total PE              72
  Alloc PE / Size       51 / 816.00 MiB
  Free  PE / Size       21 / 336.00 MiB
  VG UUID               R8lCNk-H71V-g0XW-OtZe-pCFk-3H0d-OHZQ5p

[root@localhost ~]# lvscan
  ACTIVE            '/dev/myvg/mylv' [512.00 MiB] inherit
  ACTIVE            '/dev/myvg/mylvm2' [304.00 MiB] inherit
  ACTIVE            '/dev/centos/root' [10.00 GiB] inherit
  ACTIVE            '/dev/centos/home' [3.00 GiB] inherit
  ACTIVE            '/dev/centos/swap' [2.00 GiB] inherit

如上所示，读者可以发现剩余 21 个 PE，而目前 mylvm2 拥有 304MB 的容量。因此，我们可以使用：

• 不考虑原本的，额外加上 21 个 PE 在 mylvm2 上面，或；
• 原有的 304MB + 336MB 最终给予 640MB 的容量。

这两种方式都可以！主要都是通过 lvresize 这个指令来达成。要额外增加时，使用『 lvresize -l +21 ... 』的方式， 若要给予固定的容量，则使用『 lvresize -L 640M ... 』的方式，底下为额外增加容量的范例。

[root@localhost ~]# lvresize -l +21 /dev/myvg/mylvm2
  Size of logical volume myvg/mylvm2 changed from 304.00 MiB (19 extents) to 640.00 MiB (40 extents).
  Logical volume myvg/mylvm2 successfully resized.

[root@localhost ~]# lvscan
  ACTIVE            '/dev/myvg/mylv' [512.00 MiB] inherit
  ACTIVE            '/dev/myvg/mylvm2' [640.00 MiB] inherit
  ACTIVE            '/dev/centos/root' [10.00 GiB] inherit
  ACTIVE            '/dev/centos/home' [3.00 GiB] inherit
  ACTIVE            '/dev/centos/swap' [2.00 GiB] inherit

完成了 LV 容量的增加，再来将文件系统放大。EXT 家族的文件系统通过 resize2fs 这个指令来完成文件系统的放大与缩小。

[root@localhost ~]# df -T /srv/lvm2
文件系统                类型 1K-区段  已用   可用 已用% 挂载点
/dev/mapper/myvg-mylvm2 ext4  293267  2062 271545    1% /srv/lvm2

[root@localhost ~]# resize2fs /dev/myvg/mylvm2
resize2fs 1.44.6 (5-Mar-2019)
Filesystem at /dev/myvg/mylvm2 is mounted on /srv/lvm2; on-line resizing required
old_desc_blocks = 3, new_desc_blocks = 5
The filesystem on /dev/myvg/mylvm2 is now 655360 (1k) blocks long.

[root@localhost ~]# df -T /srv/lvm2
文件系统                类型 1K-区段  已用   可用 已用% 挂载点
/dev/mapper/myvg-mylvm2 ext4  626473  2300 590753    1% /srv/lvm2

• VG 的容量不足，可增加额外磁盘的方式

假设读者因为某些特殊需求，所以需要将 /dev/myvg/mylv 文件系统放大一倍，亦即再加 500MB 时，该如何处理？此时 myvg 已经没有剩余容量了。 此时可以通过额外给予磁盘的方式来增加。此案例也是最常见到的情况，亦即在原有的文件系统当中已无容量可用，所以管理员需要额外加入新购置的磁盘的手段。 假设管理员已经通过 gdisk /dev/vda 添加一个 /dev/vda13 的 500MB 分区，此时可以这样做：

[root@localhost ~]# gdisk /dev/vda
......
Command (? for help): n
Partition number (13-128, default 13):
First sector (34-62914526, default = 51681280) or {+-}size{KMGTP}:
Last sector (51681280-62914526, default = 62914526) or {+-}size{KMGTP}: +500M
Current type is 'Linux filesystem'
Hex code or GUID (L to show codes, Enter = 8300): 8e00
Changed type of partition to 'Linux LVM'

Command (? for help): w
Do you want to proceed? (Y/N): y

[root@localhost ~]# partprobe

[root@localhost ~]# lsblk
NAME               MAJ:MIN RM   SIZE RO TYPE  MOUNTPOINT
vda                252:0    0    40G  0 disk
├─vda9           252:9    0   300M  0 part
│ └─myvg-mylv   253:2    0   512M  0 lvm   /srv/lvm
├─vda10          252:10   0   300M  0 part
│ ├─myvg-mylv   253:2    0   512M  0 lvm   /srv/lvm
│ └─myvg-mylvm2 253:4    0   640M  0 lvm   /srv/lvm2
├─vda11          252:11   0   300M  0 part
│ └─myvg-mylvm2 253:4    0   640M  0 lvm   /srv/lvm2
├─vda12          252:12   0   300M  0 part
│ └─myvg-mylvm2 253:4    0   640M  0 lvm   /srv/lvm2
└─vda13          252:13   0   500M  0 part <==刚刚管理员添加的部份

[root@localhost ~]# pvcreate /dev/vda13
  Physical volume "/dev/vda13" successfully created

[root@localhost ~]# vgextend myvg /dev/vda13
  Volume group "myvg" successfully extended

[root@localhost ~]# vgdisplay myvg
  --- Volume group ---
  VG Name               myvg
  System ID
  Format                lvm2
  Metadata Areas        5
  Metadata Sequence No  5
  VG Access             read/write
  VG Status             resizable
  MAX LV                0
  Cur LV                2
  Open LV               2
  Max PV                0
  Cur PV                5
  Act PV                5
  VG Size               <1.61 GiB
  PE Size               16.00 MiB
  Total PE              103
  Alloc PE / Size       72 / 1.12 GiB
  Free  PE / Size       31 / 496.00 MiB
  VG UUID               R8lCNk-H71V-g0XW-OtZe-pCFk-3H0d-OHZQ5p

此时系统即可多出将近 500MB 的容量给 myvg。

14.3：Software RAID 与 LVM 综合管理

RAID 主要的目的在性能与容错 (容量只是附加的)，而 LVM 重点在弹性管理文件系统 (最好不要考量 LVM 内置的容错机制)。 若需要两者的优点，则可以在 RAID 上面建置 LVM。但以目前管理员的测试机而言，建议先关闭原有的测试流程，然后再重新创建为宜。

14.3.1：关闭与取消 software RAID 与 LVM 的方式

在本练习册中，我们并没有给予 RAID 的设置档，因此删除掉分区后，系统应该会自动舍弃 software RAID (/dev/md0)。 不过，如果没有将每个分区的档头数据删除，那未来重新开机时， mdadm 还是会尝试抓取 /dev/md0，这将造成些许困扰。 因此，建议删除掉 software RAID 的手段如下：

1. 先将 /etc/fstab 当中，关于 /dev/md0 的纪录删除或注解；
2. 将 /dev/md0 完整的卸载
3. 使用 mdadm --stop /dev/md0 将 md0 停止使用
4. 使用 dd if=/dev/zero of=/dev/vda4 bs=1M count=10 强制删除掉每个 partition 前面的 software RAID 标记
5. 重复前一个步骤，将其他的 /dev/vda{5,6,7,8} 通通删除标记

LVM 的管理是很严格的，因此管理员不可在 LVM 活动中的情况下删除掉任何一个属于 LVM 的 partition/disk 才对。 例如目前 /dev/vda{9,10,11,12,13} 属于 myvg 这个 VG，因此如果 myvg 没有停止，那么管理员不应该也尽量避免更动到上述的分区。 若需要停止与回收这个 VG 的分区，应该要这样处理。

1. 先将 /etc/fstab 当中与 myvg 有关的项目删除或注解
2. 将 myvg 有关的文件系统卸载 (本案例中为 /srv/lvm 与 /srv/lvm2)
3. 使用 vgchange -a n myvg 将此 VG 禁用
4. 使用 lvscan 确认一下 myvg 所属的所有 LV 是否已经禁用 (inactive)
5. 使用 vgremove myvg 移除掉 myvg 这个 VG 的所有内容
6. 使用 pvremove /dev/vda{9,10,11,12,13} 移除这些 PV
7. 最终使用 pvscan 侦测是否顺利移除

14.3.2：在 Software RAID 上面建置 LVM

我们现在的练习机上面，还没有分割的容量应该有 8G 才对。现在，请以 1.5G (1500M) 为单位，切割出 5 个分区， 分割完毕之后，就假设有 5 颗磁盘的意思。将这五颗磁盘汇整成为一个软件磁盘数组，名称就为 /dev/md0，使用 raid 5，且没有 spare disk。 然后将整个 /dev/md0 制作成为一个 PV，然后创建名为 raidvg 的 VG 以及 raidlv 的 LV。 最终这个 LV 应该会有 6G 左右的容量才对喔 ( 1.5G * (5-1) = 6G )

完成基础分割以创建假想的 5 颗实际不同的磁盘后，再来组成磁盘数组才会有意义！然后开始处理软件磁盘数组与 LVM 吧！

这样就完成了在 RAID 上面创建 LVM 的功能了！这个 LVM 暂时不要使用他，我们在下个小节来玩一些比较有趣的项目！

14.4：特殊的文件系统处理模式

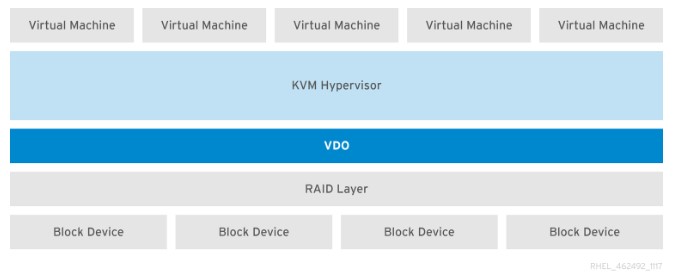

近年来包括自动化布署、虚拟机的盛行等，传统的文件系统容量再大，也无法持续提供大量的本地端容量，即使已经使用了 LVM。 因此，就有很多计划在处理磁盘与文件系统对应的机制，其中两个很有趣的计划，一个是 Stratis ，另一个则是 VDO 机制， 这两个东西都可以仔细瞧瞧，挺有趣的！

14.4.1：使用 stratis 滚动条管理文件系统 (VMF)

目前的本地端保存设备与文件系统的应用中，包括了 device mapper (dm), LVM, RAID, Multipath, XFS 等等机制， 这些机制各有各的好处。不过，还是经常需要进行文件系统分割、格式化等行为。为了方便用户的应用，于是有了 stratis 这个机制的产生。

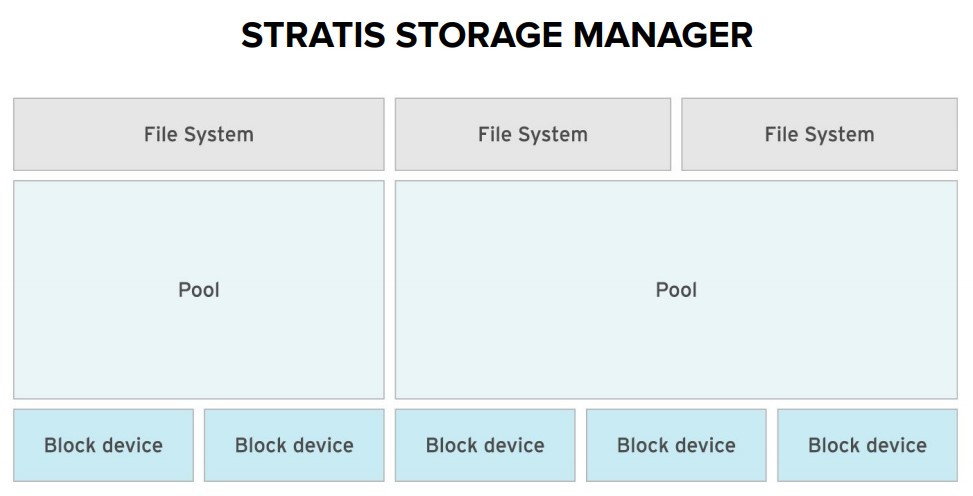

Stratis 通过滚动条管理文件系统的概念 (volume managing filesystem, VMF) ，简单的将整个设备、文件系统分为几个小阶层，有点类似底下的图标：

简单的来说，可以简化为底下的样式：

• blockdev： 区块设备，除了磁盘之外，也可以是 LVM 喔！
• pool： 保存池，可以自由配置设备与文件系统，是一个很抽象的管理层
• filesystem： 文件系统，可以直接丢给系统使用于文件管理！

简单的来说，stratis 大致应用了目前的 LVM 与 XFS 机制，stratis 提供了一个名为保存池 (pool) 的概念，其实就有点类似 LVM 里面的 VG 的概念， 然后，你可以简单的将任何的区块设备 (传统磁盘、SSD、插卡式磁盘、iSCSI、LVM等) 加入这个保存池，然后在直接挂载到目录树底下， 就可以直接应用了。此外，由于挂载时的文件系统是在用户层，因此，可以随便你设置容量为多少，即使该容量目前并不存在这么大。

• stratis 的管理：通过 stratisd 服务

要达成 stratis 的功能，你的系统得要安装 stratisd 服务才行。同时，如果想要管理 stratisd 的话，就得要安装 stratis-cli 软件才行！ 先来安装软件后，启动该项目吧：

[root@localhost ~]# yum install stratisd stratis-cli
[root@localhost ~]# systemctl start stratisd
[root@localhost ~]# systemctl enable stratisd

简单的依据『安装』、『启动』、『开机启动』的口诀来处理即可！不过因为 stratis 并不是网络服务，而是本机的保存系统， 因此不需要防火墙啰！很快速的就处理好 stratisd 服务。

• 创建观察保存池： 通过 stratis 指令处理

服务启动之后，接下来就可以直接创建保存池 (pool) 与设备 (blockdev) 之间的关系！我们在之前的练习里面， 创建过 /dev/raidvg/raidlv 与 /dev/vda9 这两个剩余的设备，现在，先将 raidlv 加入到名为 vbirdpool 的保存池去， 看看情况会如何。记得，我们先使用 stratis [tab][tab] 看看有什么选项可以利用喔！

[root@localhost ~]# stratis [tab][tab]
blockdev    daemon      filesystem  --help      pool        --version

很明显的看到了 blockdev, filesystem, pool 这三个关键字！所以，想要创建保存池的话，当然就使用 pool 这个指令即可！

[root@localhost ~]# stratis pool create vbirdpool /dev/raidvg/raidlv
[root@localhost ~]# stratis pool list
Name       Total Physical Size  Total Physical Used
vbirdpool             5.85 GiB               52 MiB
# 所以有个 vbirdpool 的保存池，里面实际有 5.8G，用掉了 52M 容量了。

[root@localhost ~]# stratis blockdev list
Pool Name  Device Node         Physical Size  State  Tier
vbirdpool  /dev/raidvg/raidlv       5.85 GiB  InUse  Data
# 所有 vbirdpool 实际上用到 /dev/raidvg/raidlv 这个设备，且用于数据保存 (Data)

stratis 比较特别的地方是，我们可以持续加进 blockdev 设备，不过无法移出 blockdev！希望未来可以提供移除 blockdev 的功能。 那加入的 block 设备有什么限制呢？让我们将不到 1G 的 /dev/vda9 丢进去 vbirdpool 看看就知道了：

[root@localhost ~]# stratis pool add-data vbirdpool /dev/vda9
Execution failure caused by:
ERROR: /dev/vda9 too small, minimum 1073741824 bytes

因为我们的练习机文件容量较小，所以 /dev/vda9 不够大于 1G 以上，导致增加失败！由错误消息就能知道， stratis 的限制就是需要大于 1G 以上的区块设备， 才能够加入到我们的保存池喔！那怎么练习加入额外的设备呢？没关系，我们还有个 centos 的 VG 可以使用！ 现在让我们创建 /dev/centos/lvm 这个 1.5G 的设备，然后再加入 vbirdpool 一下！

[root@localhost ~]# lvcreate -L 1.5G -n lvm centos
[root@localhost ~]# lvscan
  ACTIVE            '/dev/centos/root' [12.00 GiB] inherit
  ACTIVE            '/dev/centos/home' [3.00 GiB] inherit
  ACTIVE            '/dev/centos/swap' [2.00 GiB] inherit
  ACTIVE            '/dev/centos/lvm' [1.50 GiB] inherit
  ACTIVE            '/dev/raidvg/raidlv' [<5.85 GiB] inherit

[root@localhost ~]# stratis pool add-data vbirdpool /dev/centos/lvm
[root@localhost ~]# stratis pool list
Name       Total Physical Size  Total Physical Used
vbirdpool             7.35 GiB               56 MiB

[root@localhost ~]# stratis blockdev list
Pool Name  Device Node         Physical Size  State  Tier
vbirdpool  /dev/centos/lvm          1.50 GiB  InUse  Data
vbirdpool  /dev/raidvg/raidlv       5.85 GiB  InUse  Data

你会发现到 Tier 这个地方，这里很有趣喔！基本上 Tier 大致上有两种情境，一个是用于传统数据存放，就是『 Data 』的效果， 如果你有比较快速、较小的 SSD / NVMe 等设备，可以将他设置为缓存 (cache) 喔！如此一来，你甚至可能会有好几个 T 的缓存！ 而且不用任何奇怪的设置，直接加入成为缓存即可！相当有趣吧！底下为练习机不存在的指令，看看就好：

# 假设 /dev/vdc 为 SSD，可加入成为缓存的功能为：
[root@localhost ~]# stratis pool add-cache vbirdpool /dev/vdc
# 因为系统不存在 /dev/vdc 啦！这里单纯给大家瞧瞧！

• 创建观察与挂载文件系统： 通过 stratis 指令处理

所有以 stratisd 创建的文件系统，其设备文件名缺省都会以底下的方式存在：

• 说明：/stratis/保存池名称/文件系统名称
• 范例：/stratis/vbirdpool/fs1

如上，我们先设置一个 fs1 的文件系统来使用看看：

[root@localhost ~]# stratis filesystem create vbirdpool fs1
[root@localhost ~]# stratis filesystem list
Pool Name  Name  Used     Created            Device                  UUID
vbirdpool  fs1   545 MiB  Jun 09 2020 12:00  /stratis/vbirdpool/fs1  7430f67c671e4c5c9e98a77ccbbc8574

这时设备名称就创建起来了！你可以很明显的看到该设备！只是，建议不要使用设备来进行挂载，如果需要挂载， 就用 UUID 吧！查找 UUID 的方法可以这样做：

[root@localhost ~]# blkid /stratis/vbirdpool/*
/stratis/vbirdpool/fs1: UUID="7430f67c-671e-4c5c-9e98-a77ccbbc8574" TYPE="xfs"

[root@localhost ~]# mkdir /srv/pool1
[root@localhost ~]# mount UUID="7430f67c-671e-4c5c-9e98-a77ccbbc8574" /srv/pool1
[root@localhost ~]# df -Th /srv/pool1
文件系统                   ....        类型  容量  已用  可用 已用% 挂载点
/dev/mapper/stratis-1-6e6ad....bbc8574 xfs   1.0T  7.2G 1017G    1% /srv/pool1

这样就可以挂载使用了！不过要注意的是，使用 df 去显示时，文件容量会显示为 1TB，那个是错误的显示容量！ 略过不要理会！要查阅时，请使用『 stratis filesystem list 』去查看才是对的！

• 开机就挂载的方式

虽然 stratis 的文件系统可以直接将挂载项目写入到 /etc/fstab 里面，不过要注意的是，这些文件系统毕竟是经由 stratisd 管理的， 但是本机文件系统的挂载其实是在启动 stratisd 之前，因此如果没有加上特别的注意，该挂载在开机过程当中是会失败的！ 特别留意这个问题！

• 移除 stratis 的方法

要移除 stratis 的话，就跟移除一般文件系统类似，从 /etc/fstab 的编辑以及卸载后，再以 stratis 删除掉文件系统与保存池即可。

[root@localhost ~]# vim /etc/fstab
#UUID="7430f67c-671e-4c5c-9e98-a77ccbbc8574" /srv/pool1 xfs defaults,x-systemd.requires=stratisd.service 0 0

[root@localhost ~]# umount /srv/pool1
[root@localhost ~]# stratis filesystem destroy vbirdpool fs1
[root@localhost ~]# stratis pool destroy vbirdpool
[root@localhost ~]# systemctl stop stratisd.service
[root@localhost ~]# systemctl disable stratisd.service

14.4.2：使用于虚拟机磁盘应用的 VDO 机制

身为现代人，你应该、绝对听过所谓的虚拟化，我们现在上课使用的系统就是虚拟机啊！使用到虚拟机的原因，当然是由于硬件资源大幅提升的缘故， 因此一部主机可以做成虚拟机的本机 (host)，然后再将资源如 CPU、内存、磁盘、网络等分享给虚拟机 (VM) 使用， 最后在 VM 上面安装好操作系统 (guest) 之后，就可以提供给客户进行操作了。

许多硬件资源都可以通过共享。如 4 核 8 绪的主机，可以提供给 8 台 2 内核的虚拟机(VM)，虚拟机的总 CPU 个数(16)超出实体 CPU(4)， 也是没问题的！所有的虚拟机可以轮流共用实体CPU内核。同理，内存也一样，甚至如果具有相同内容的VM群，其共有的记忆资源还能仅保留共有的一份。

不过虚拟机的磁盘怎么来？一般来说，虚拟机的磁盘大多使用大型文件来提供，当然也能使用 LVM！不过，当 VM 的量很大的时候， 使用大型文件并通过快照拷贝的效果，会比较好一些，不用通过持续的 device mapper (dm) 去管理，耗用的资源较少。 只是，你得要自己手动进行快照、自己进行压缩与各项系统处置，管理方面比较不方便。

虚拟数据优化系统 (Virtual Data Optimizer, VOD) 就是为了处理虚拟机的磁盘设备而设计的！VDO可以让你的数据直接在VDO的挂载点里面， 直接通过VDO系统的管理，自己进行数据同步、数据压缩。此外，你的1TB实体磁盘，也能通过VDO的功能，假装成为5TB的容量， 因为VDO会进行压缩等行为，也就让你的系统可以进行更多文件的保存！

• VDO 的组件与使用

VDO 的使用需要通过 vdo 服务以及 kmod-kvdo 模块的支持，因此得要安装这两个软件才行，同时得要启动 vdo 服务喔！

[root@localhost ~]# yum install vdo kmod-kvdo
[root@localhost ~]# systemctl restart vdo
[root@localhost ~]# systemctl enable vdo

接下来 vdo 的使用跟 LVM 真的很有点类似～通过 vdo 指令来创建起 vdo 的滚动条设备，这些设备都会以 /dev/mapper/XXX 的设备名称存在， 现在，我们将刚刚发布的 /dev/raidvg/raidlv 这个设备丢给 VDO 使用 (记得一下，VDO 使用的区块设备，其容量至少要大于 5G 才好！)， 并且创建名为 myvdo 的设备，同时该磁盘容量假设为原本两倍的 10G 容量，可以这样做：

[root@localhost ~]# vdo create --name=myvdo --vdoLogicalSize=10G  \
> --device=/dev/raidvg/raidlv --deduplication enabled --compression enabled
[root@localhost ~]# vdo status --name myvdo
VDO status:
  Date: '2020-06-09 14:07:06+08:00'
  Node: station200.centos
Kernel module:
  Loaded: true
  Name: kvdo
  Version information:
    kvdo version: 6.2.1.138
Configuration:
  File: /etc/vdoconf.yml
  Last modified: '2020-06-09 14:05:38'
VDOs:
  myvdo:
    Acknowledgement threads: 1
    Activate: enabled
    Bio rotation interval: 64
    Bio submission threads: 4
    Block map cache size: 128M
    Block map period: 16380
    Block size: 4096
    CPU-work threads: 2
    Compression: enabled
    Configured write policy: auto
    Deduplication: enabled
    Device mapper status: 0 20971520 vdo /dev/dm-4 normal - online online 1008994 1532928
......

[root@localhost ~]# vdostats --human-readable
Device                    Size      Used Available Use% Space saving%
/dev/mapper/myvdo         5.8G      3.8G      2.0G  65%           N/A

因为 VDO 会进行许多的动作，因此一开始就会花费 3.8G 的容量，剩余的容量可能只剩下 2G 而已！因此，要使用 VDO 时， 设备的容量还是大一些比较妥当。我们这里只进行测试啦！接下来，请将这个设备挂载使用吧。

建置完毕之后，建议立刻 reboot 测试一下 /etc/fstab 里面的设置是否为正常喔！

• VDO 文件运作的三个阶段

VDO 在进行文件的处理时，主要会有三个阶段 ( 3 phases )，流程如下：

1. 暂存阶段 (zero-block elimination)：一开始进行类似拷贝的行为时， VDO 会依据文件的内容，先占用一个不存在的容量， 只是先处理中介数据 (metadata) 的写入，有点类似只写入 super block 信息而已的概念。 让系统以为确实存在该文件，但事实上，该文件并没有完全写入，甚至可能不用写入！ 数据是否写入到实际的文件系统中，得要看下个阶段的结果而定。
2. 重复性数据测试阶段 (deduplication elimination)：VDO 会分析要写入的这个文件的特性与内容，当 VDO 发现到这个文件已经存在系统中， 那么该数据就不会实际写入到文件系统，而是通过一个『指向 (point) 』的方式，以类似快照的模式来创建该文件，因此同一个文件拷贝多个备份时， 其实只有第一个创建的文件才会实际存在，其他的备份都是通过链接到第一个文件去的方式来处理的。
3. 压缩阶段 (compression)：最终 VDO 通过 LZ4 这个压缩机制以 4KB 区块大小的形式来进行压缩，让文件容量可以降低到更小。

大家要先有个概念，VDO 的重点在于使用于虚拟机中，虚拟机通常使用大型文件作为虚拟机里面的磁盘系统，所以，丢进 VDO 管理的文件系统内的数据， 不应该是一般的文件，而是作为虚拟磁盘的文件才对！不要搞错使用的方向了。所以，我们得要先来制作虚拟磁盘机的文件才行！如下所示， 我们先来创建一个大型的文件 (虽然不是专门用来进行磁盘系统的)。

[root@localhost ~]# df -Th /
文件系统                类型  容量  已用  可用 已用% 挂载点
/dev/mapper/centos-root xfs    12G  6.2G  5.9G   51% /

[root@localhost ~]# tar -cf /vmdisk.img /etc /home /root
[root@localhost ~]# ll -h /vmdisk.img
-rw-r--r--. 1 root root 346M  6月  9 15:14 /vmdisk.img

这样就有一个没有压缩的，大约 346M 的大型文件！开始进行拷贝的举动，将这个文件拷贝到 /srv/vdo 目录去：

[root@localhost ~]# vdostats --human-readable
Device                    Size      Used Available Use% Space saving%
/dev/mapper/myvdo         5.8G      3.8G      2.0G  65%           98%

[root@localhost ~]# cp /vmdisk.img /srv/vdo
[root@localhost ~]# vdostats --human-readable
Device                    Size      Used Available Use% Space saving%
/dev/mapper/myvdo         5.8G      4.1G      1.7G  70%           71%

[root@localhost ~]# cp /vmdisk.img /srv/vdo/vmdisk2.img
[root@localhost ~]# vdostats --human-readable
Device                    Size      Used Available Use% Space saving%
/dev/mapper/myvdo         5.8G      4.1G      1.7G  70%           71%

[root@localhost ~]# cp /vmdisk.img /srv/vdo/vmdisk3.img
[root@localhost ~]# cp /vmdisk.img /srv/vdo/vmdisk4.img
[root@localhost ~]# vdostats --human-readable
Device                    Size      Used Available Use% Space saving%
/dev/mapper/myvdo         5.8G      4.1G      1.7G  70%           78%

[root@localhost ~]# df -Th /srv/vdo
文件系统          类型  容量  已用  可用 已用% 挂载点
/dev/mapper/myvdo xfs    10G  1.5G  8.6G   15% /srv/vdo

你可以发现，虽然单一文件有 3xx MB 的容量，但是整体 VDO 还是只有消耗 (4.1G-3.8G = 0.3G) 左右的容量， 使用传统文件系统的 df 来看，却已经使用掉 1.5G 了！这就可以节省非常多的容量喔！

14.5：简易磁盘配额 (Quota)

Filesystem Quota 可以使用于『公平的』使用文件系统。虽然现今磁盘容量越来越大，但是在某些特别的情境中，为了管制用户乱用文件系统， 还是有必要管理一下 quota 用量的。

14.5.1：Quota 的管理与限制

基本上，要能使用 Quota ，你需要有底下的支持：

• Linux 内核支持：除非你自己编译内核，又不小心取消，否则目前缺省内核都有支持 Quota 的
• 激活文件系统支持：虽然 EXT 家族与 XFS 文件系统均支持 Quota ，但是你还是得要在挂载时激活支持才行。

而一般 Quota 针对的管理对象是：

• 可针对用户 (但不包含 root)
• 可针对群组
• EXT家族仅可针对整个文件系统，XFS可以针对某个目录进行 Quota 管理

那可以限制的文件系统数据是：

• 可限制文件容量，其实就是针对 Filesystem 的 block 做限制
• 可限制文件数量，其实就是针对 Filesystem 的 inode 做限制 (一个文件会占用 1 个 inode 之故)

至于限制的数值与数据，又可以分为底下几个：

• Soft 限制值：仅为软性限制，可以突破该限制值，但超过 soft 数值后，就会产生『宽限时间 (grace time)』
• Hard 限制值：就是严格限制，一定无法超过此数值
• Grace time：宽限时间，通常为 7 天或 14 天，只有在用量超过 soft 数值后才会产生，若用户无任何动作，则 grace time 倒数完毕后， soft 数值会成为 hard 数值，因此文件系统就会被锁死。

所谓的『文件系统锁死』的意思，指的是用户将无法添加/删除文件系统的任何数据，所以就得要借由系统管理员来处理了！

由于 Quota 需要文件系统的支持，因此管理员请务必在 fstab 文件中增加底下的设置值：

• uquota/usrquota/quota：启动用户帐号 quota 管理
• gquota/grpquota：启动群组 quota 管理
• pquota/prjquota：激活单一目录管理，但不可与 gquota 共用(本章不实做)

在 xfs 文件系统中，由于 quota 是『文件系统内部纪录管理』的，不像 EXT 家族是通过外部管理文件处理， 因此设置好参数后，一定要卸载再挂载 (umount --> mount)，不可以使用 remount 来处理。

14.5.2：xfs 文件系统的 quota 实做

一般来说，Quota 的实做大多就是观察、设置、报告等项目，底下依序说明：

• XFS 文件系统的 Quota 状态检查

xfs 文件系统的 quota 实做都是通过 xfs_quota 这个指令，这个指令在观察方面的语法如下：

[root@www ~]# xfs_quota -x -c "指令" [挂载点]
选项与参数：
-x  ：专家模式，后续才能够加入 -c 的指令参数喔！
-c  ：后面加的就是指令，这个小节我们先来谈谈数据回报的指令
指令：
      print ：单纯的列出目前主机内的文件系统参数等数据
      df    ：与原本的 df 一样的功能，可以加上 -b (block) -i (inode) -h (加上单位) 等
      report：列出目前的 quota 项目，有 -ugr (user/group/project) 及 -bi 等数据
      state ：说明目前支持 quota 的文件系统的信息，有没有起动相关项目等

例如列出目前支持 quota 的文件系统观察可以使用：

[root@localhost ~]# xfs_quota -x -c "print"
Filesystem          Pathname
/                   /dev/mapper/centos-root
/srv/vdo            /dev/mapper/myvdo
/home               /dev/mapper/centos-home (uquota, gquota)

如上表，系统就列出了有支持 quota 的载点，之后即可观察 quota 的启动状态：

[root@localhost ~]# xfs_quota -x -c "state"
User quota state on /home (/dev/mapper/centos-home)
  Accounting: ON
  Enforcement: ON
  Inode: #1921 (4 blocks, 4 extents)
Group quota state on /home (/dev/mapper/centos-home)
  Accounting: ON
  Enforcement: ON
  Inode: #1975 (4 blocks, 3 extents)
Project quota state on /home (/dev/mapper/centos-home)
  Accounting: OFF
  Enforcement: OFF
  Inode: N/A
Blocks grace time: [7 days]
Inodes grace time: [7 days]
Realtime Blocks grace time: [7 days]

上表显示的状况为：

• 针对用户的设置已经打开 quota
• 针对群组的设置已经打开 quota
• 针对 Project 的设置并没有打开
• Block 与 Inode 的宽限时间均为 7 天

• XFS 文件系统的 Quota 帐号/群组使用与设置值报告

若需要详细的列出在该载点底下的所有帐号的 quota 数据，可以使用 report 这个指令项目：

[root@localhost ~]# xfs_quota -x -c "report /home"
User quota on /home (/dev/mapper/centos-home)
                               Blocks
User ID          Used       Soft       Hard    Warn/Grace
---------- --------------------------------------------------
root                0          0          0     00 [--------]
student        311776          0          0     00 [--------]

Group quota on /home (/dev/mapper/centos-home)
                               Blocks
Group ID         Used       Soft       Hard    Warn/Grace
---------- --------------------------------------------------
root                0          0          0     00 [--------]
student        311776          0          0     00 [--------]

[root@localhost ~]# xfs_quota -x -c "report -ubih /home"
User quota on /home (/dev/mapper/centos-home)
                        Blocks                            Inodes
User ID      Used   Soft   Hard Warn/Grace     Used   Soft   Hard Warn/Grace
---------- --------------------------------- ---------------------------------
root           8K      0      0  00 [------]      5      0      0  00 [------]
student    304.5M      0      0  00 [------]   1.1k      0      0  00 [------]

单纯输入 report 时，系统会列出 user/group 的 block 使用状态，亦即是帐号/群组的容量使用情况，但缺省不会输出 inode 的使用状态。 若额外需要 inode 的状态，就可以在 report 后面加上 -i 之类的选项来处理。

• XFS 文件系统的 Quota 帐号/群组实际设置方式

主要针对用户与群组的 Quota 设置方式如下：

[root@localhost ~]# xfs_quota -x -c "limit [-ug] b[soft|hard]=N i[soft|hard]=N name" mount_point
[root@localhost ~]# xfs_quota -x -c "timer [-ug] [-bir] Ndays"
选项与参数：
limit ：实际限制的项目，可以针对 user/group 来限制，限制的项目有
        bsoft/bhard : block 的 soft/hard 限制值，可以加单位
        isoft/ihard : inode 的 soft/hard 限制值
        name        : 就是用户/群组的名称啊！
timer ：用来设置 grace time 的项目喔，也是可以针对 user/group 以及 block/inode 设置

假设管理员要针对 student 这个帐号设置：可以使用的 /home 容量实际限制为 2G 但超过 1.8G 就予以警告， 简易的设置方式如下：

[root@localhost ~]# xfs_quota -x -c "limit -u bsoft=1800M bhard=2G student" /home
[root@localhost ~]# xfs_quota -x -c "report -ubh" /home
User quota on /home (/dev/mapper/centos-home)
                        Blocks
User ID      Used   Soft   Hard Warn/Grace
---------- ---------------------------------
root           8K      0      0  00 [------]
sysuser1      20K      0      0  00 [------]
student    304.5M   1.8G     2G  00 [------]

若需要取消 student 设置值，直接将数值设置为 0 即可！

[root@localhost ~]# xfs_quota -x -c "limit -u bsoft=0 bhard=0 student" /home
